| 系列： | EC350801 |
| 名稱： | 中空增量型編碼器 |
| 主要規格: | 額定電壓: DC 5V； 定 位 數: 30個； 脈 沖 數： 30個/360°； 旋轉力矩： 80-280 gf.cm； 工作溫度： -40℃ ~ +85℃； 旋轉壽命： 30,000次； |
| 產品特點： | 有良好的操作手感，定位響聲清脆，利于操作者感知。 |
| 應用領域： | 該產品適用微波爐、音箱及其它家用電器、相關電子設備上。 |

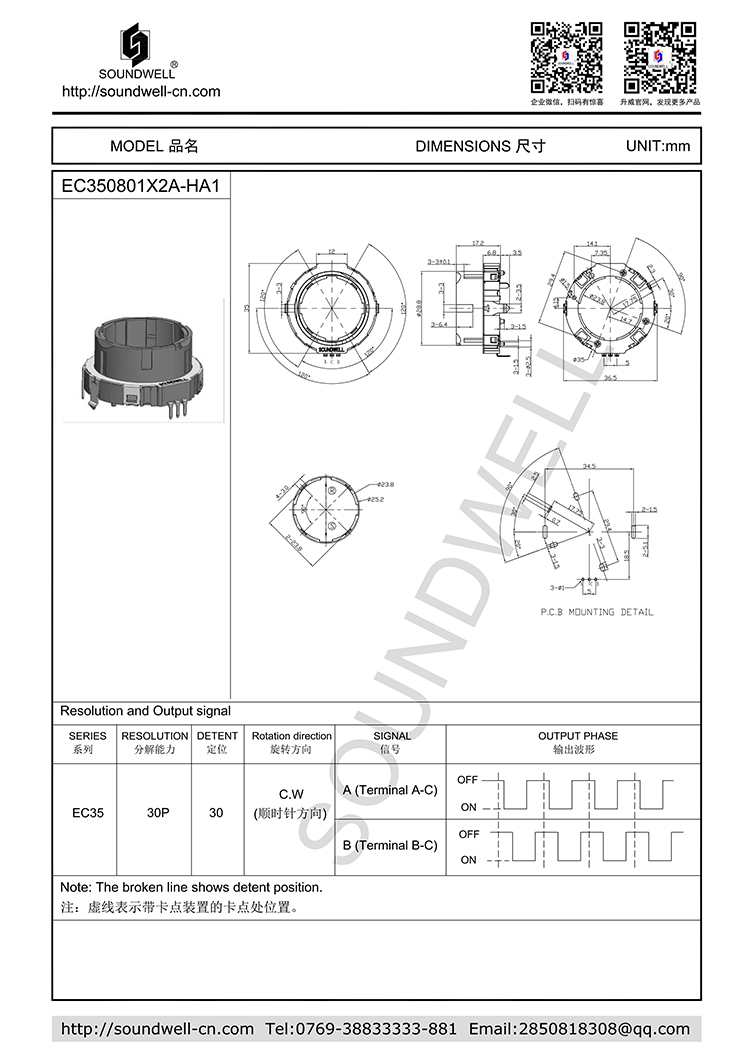

EC350801中空編碼器產品規格
一、MECHANICAL CHARACTERISTIC 機械特性
1、Detent Torque 定位點力矩 ：130-270gf.cm
2、Number and position of detent 定位點數及位置：30點定位(間隔角度 12°±3°）
3、Shaft wobble 軸擺動：0.3 mm MAX
4、Shaft play in rotational wobble 軸的回轉方向擺動：3° MAX
二、ELECTRICAL CHARACTERISTIC 電氣特性
1、Resolution 分解能力 30個脈沖/360°
2、Phase difference 相位差：≥2ms
3、Rated voltage 額定電壓： DC 5V
4、Insulation Resistance 絕緣電阻：100M? 60s±5s at DC 2500V
5、Dielectric Voltage 耐電壓：AC 300 V 60s±5s
三、ENDURANCE CHARACTERISTIC 耐久特性
1、Rotational life 回轉壽命：30,000 cycles Min
Note:In this catalog,if some parame ters lr drawings are different from the "Approval sheet",it's subject to the "Approval sheet".
注明:如說明書與承認書規格參數、圖面有異，均以承認書為準。
