| 系列： | EC430202X2A-HA1 |
| 名稱： | 中空增量型編碼器 |
| 主要規格: | 額定電壓: DC 5V； 定 位 數: 20個； 脈 沖 數： 20個/360°； 旋轉力矩： 50-300 gf.cm； 工作溫度： -40℃ ~ +85℃； 旋轉壽命： 30,000次； |
| 產品特點： | 有良好的操作手感，中空空間大可附加按壓開關及顯示屏等機構，產品性能穩定。 |
| 應用領域： | 該產品適用音箱及其它家用電器、相關電子設備上。 |

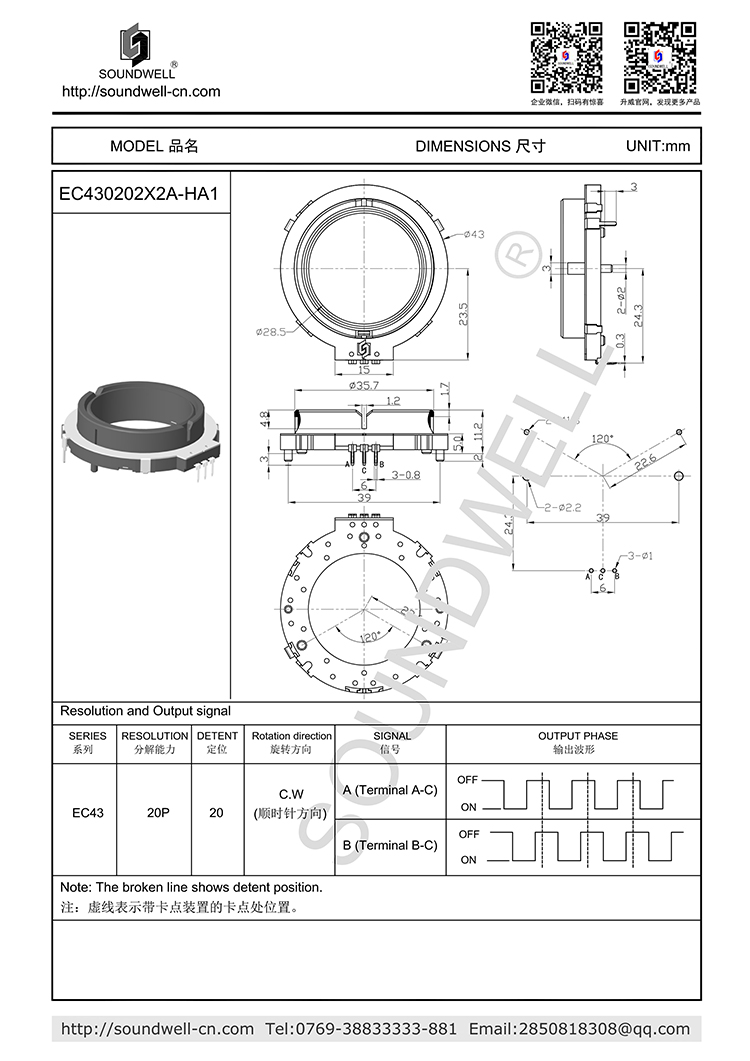

EC430202中空編碼器產品規格
一、MECHANICAL CHARACTERISTIC 機械特性
1、Detent Torque 定位點力矩 ：50-300gf.cm
2、Number and position of detent 定位點數及位置：20點定位(間隔角度 18°±3°）
3、Shaft wobble 軸擺動：0.3 mm MAX
4、Shaft play in rotational wobble 軸的回轉方向擺動：5° MAX
二、ELECTRICAL CHARACTERISTIC 電氣特性
1、Resolution 分解能力 20個脈沖/360°
2、Phase difference 相位差：≥5ms
3、Rated voltage 額定電壓： DC 5V
4、Insulation Resistance 絕緣電阻：100M? 60s±5s at DC 250V
5、Dielectric Voltage 耐電壓：AC 300 V 60s±5s
三、ENDURANCE CHARACTERISTIC 耐久特性
1、Rotational life 回轉壽命：30,000 cycles Min
Note:In this catalog,if some parame ters lr drawings are different from the "Approval sheet",it's subject to the "Approval sheet".
注明:如說明書與承認書規格參數、圖面有異，均以承認書為準。
