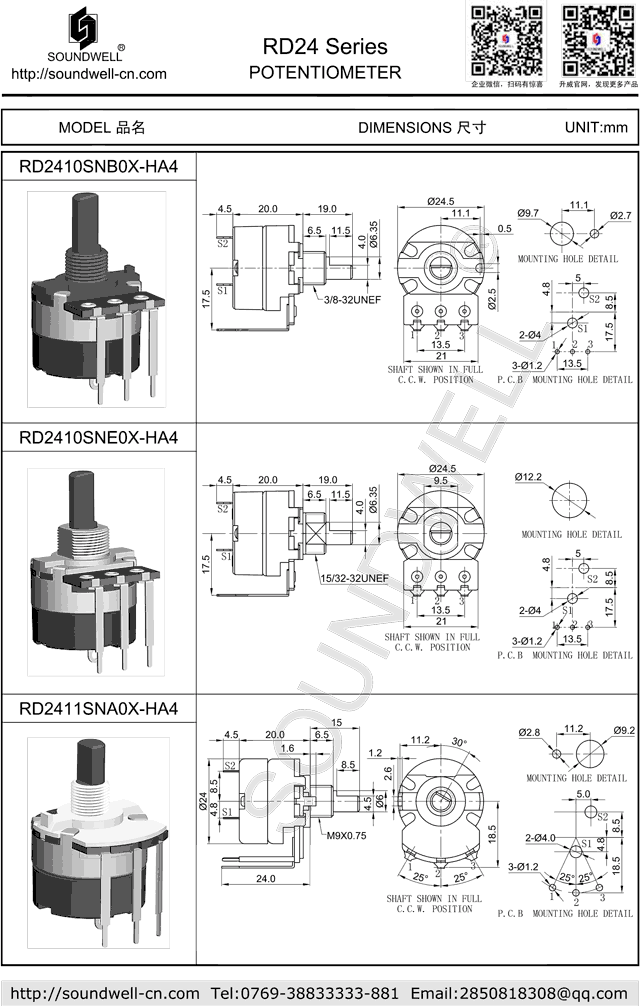

| 旋轉型電位器型號： | RD24 |
| 名稱： | RD24旋轉電位器帶定位 |
| 主要規格: | 外形尺寸：24.5mm 旋轉角度：300°±10° 額定功率：0.5W 最高使用電壓：AC 150V 開關承受負載：AC 220V 3A / AC125V 1A 工作溫度： －10℃ ～70℃； 開關接觸阻抗：≤0.5Ω 旋轉壽命：10，000次以上； 開關壽命：10，000次以上； |
| 產品特點： | 塑膠絕緣軸柄，旋轉手感柔和，性能穩定，開關可以做高負載。 |
| 應用領域： | 該產品適用于音響功放、熱水器及其它家用電器，還可使用于相關電子設備 上，主要起到調節音量、調溫、調壓、調光、調速等作用，開關功能起電源 通斷用。 |
一、MECHANICAL CHARACTERISTIC 機械特性
1、Rotational Torque 旋轉力矩 ：20~200gf.cm
2、Total Rotational Angle 旋轉角度：300°±10°
3、Shaft Stop Strength 止檔強度：≥6Kgf.cm
4、Shaft Wobble (mm p-p) 軸擺動 ：Within(0.7xL/20)mm p-p
二、ELECTRICAL CHARACTERISTIC 電氣特性
1、Total Resistance Range 總阻及誤差 ：1KΩ＜R＜1MΩ，±20%；1KΩ≥R or R≥1MΩ，±30%
2、Resistance Taper 電阻特性曲線 ：A/B/C
3、Rating Power 額定功率：0.05W
4、Max. Operating Voltage 最大工作電壓 ：150V AC
5、Residual Resistance殘留電阻：R1,2≤10Ω;R2,3≤20Ω
6、Insulation Resistance 絕緣電阻：100M? 1 Minute at DC 500V
7、Dielectric Voltage 耐電壓：1 Minute at AC 500V
三、ENDURANCE CHARACTERISTIC 耐久特性
1、Rotational Life 旋轉壽命：10,000 cycles Min
Note: In this catalog, if some parameters or drawings are different from the "Approval sheet", it's subject to the "Approval sheet".
注明:如說明書與承認書規格參數、圖面有異，均以承認書為準。
