中空型編碼器名稱: EC28中空旋轉編碼器
EC28中空旋轉編碼器優點：本體厚度薄型化，長壽命， 有較好的操作手感，中空空間可附加按壓開關機構。
EC28中空旋轉編碼器應用：此中空型旋轉編碼器適用汽車音響、汽車空調、汽車導航及其它家用電器、相關電子設備上。
EC28中空旋轉編碼器功能: 調節音量、調節溫度、調頻、功能切換等作用。
EC28中空旋轉編碼器產品規格參數
外形尺寸：∮28mm
額定電壓: DC 10V；
定位數:18個或30個；
脈沖數：15或18；
工作溫度：-40°C to 85°C；
旋轉壽命： 50000次以上
一、MECHANICAL CHARACTERISTIC 機械特性
1、 Detent Torque 定位點力矩 ：120±50gf.cm &180±70gf.cm
2、Number and position of detent定位點數及位置：18點定位（間隔角度 20°±3°）;30點定位（間隔角度 12°±3°）
3、Shaft wobble 軸擺動：0.2 mm MAX
4、Shaft play in rotational wobble 軸的回轉方向擺動：2° MAX
二、ELECTRICAL CHARACTERISTIC 電氣特性

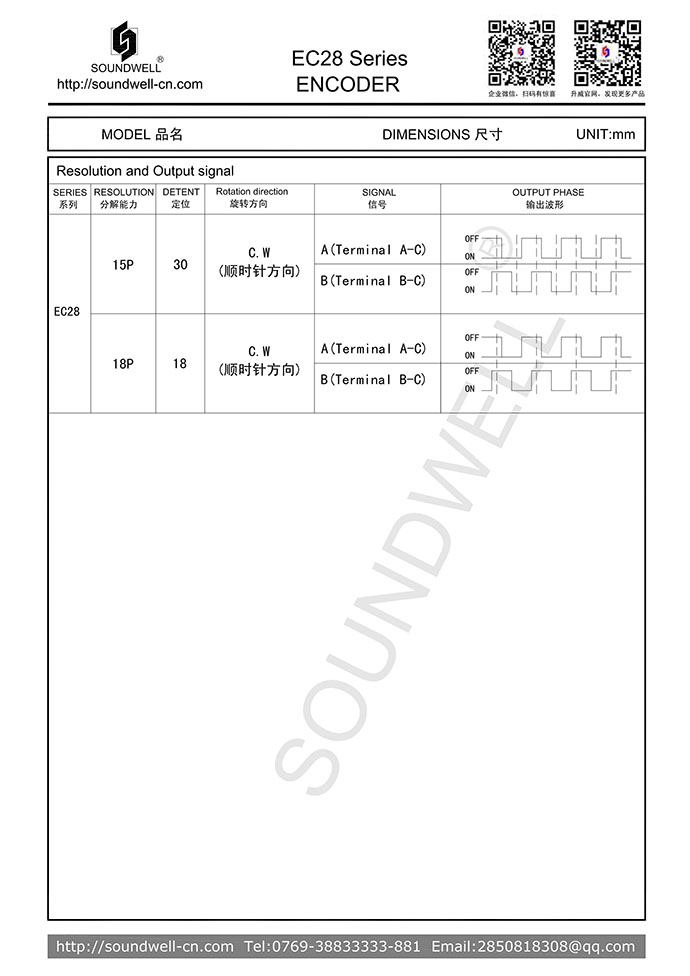

1、Resolution 分解能力 ：18個脈沖/360° & 15個脈沖/360°
2、Phase difference 相位差：≥5 ms
3、Rated voltage 額定電壓: DC 10V
4、Insulation Resistance 絕緣電阻：100M? 1 Minute at DC 250V
5、Dielectric Voltage 耐電壓：1 Minute at AC 300V
三、ENDURANCE CHARACTERISTIC 耐久特性
1、Rotational life 回轉壽命：50,000 cycles Min
Note: In this catalog, if some parameters or drawings are different from the "Approval sheet", it's subject to the "Approval sheet".
注明:如說明書與承認書規格參數、圖面有異，均以承認書為準。

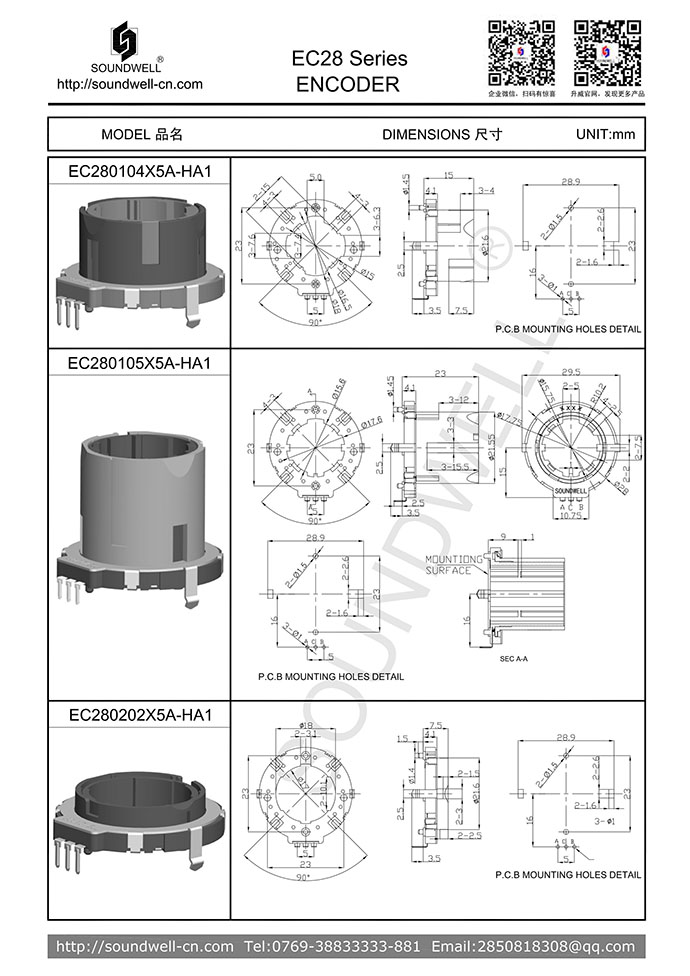

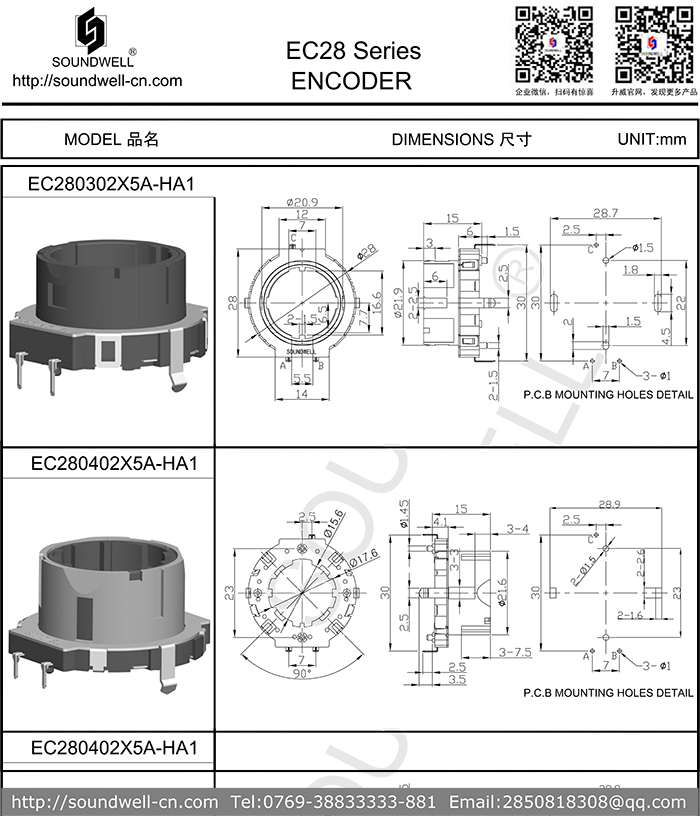

如下是EC28中空型編碼器規格書,需進一步了解詳細規格書,請聯系右側客服
